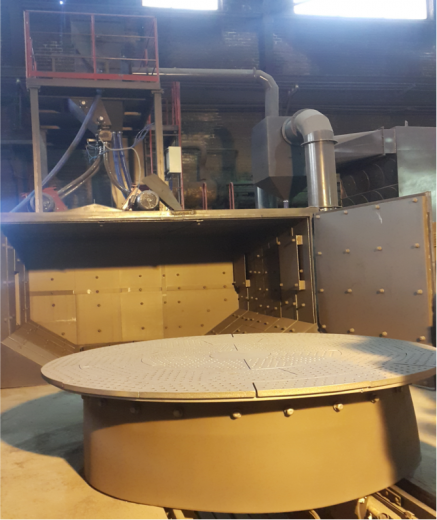

Дробемётная установка с вращающимся столом Q362 используется для очистки литья и упрочнения зубчатых поверхностей. Станок имеет полностью закрытую конструкцию, предотвращающую утечку стальной дроби. Расположение метателей рационально спроектировано для соответствия требованиям качества процесса дробеструйной обработки. Скорость вращения поворотного стола регулируется и имеет прямое и обратное вращение. Скорость вращения метателя и поворотного стола может быть установлена или отрегулирована с панели управления станка.
Дробемётная установка с поворотным столом Q362 состоит из дробеструйной камеры, системы поворотного стола, метателей, системы циркуляции стальной дроби, системы пылеулавливания, системы управления.
Дробемётная камера изготовлена из высококачественной стальной пластины методом сварки: корпус камеры изготовлен из стальной пластины δ8/Q235A. Защитные пластины изготовлены из прокатанной марганцевой стали толщиной 12 мм.
Камера имеет 3 метателя, что обеспечивает комплексную очистку обрабатываемой детали. Гарантированный срок службы защитных пластин составляет около 5 лет.

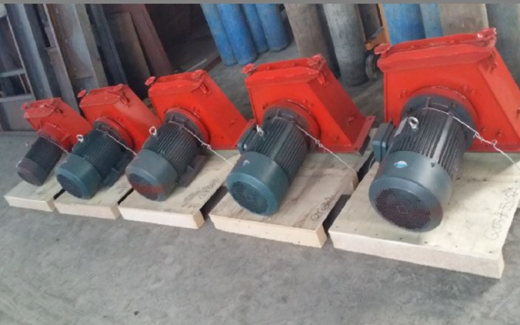

Метатель состоит из рабочего колеса, двигателя, корпуса, боковой защитной пластины 2шт., торцевой защитной пластины 2 шт., задней защитной пластины, крышки, приёмной трубы. Рабочее колесо состоит из колеса, лопаток, направляющей, турбинного колеса.
В установки используется система поворотного стола для попеременной загрузки, выгрузки и очистки заготовок. Поворотный стол имеет максимальную грузоподъемность 2000 кг, диаметр 2000 мм и скорость вращения 2,57 об/мин, управляемую ПЛК.
Система циркуляции стальной дроби состоит из системы циркуляции и системы очистки, которые состоят из бункера для дроби, шнекового конвейера, элеватора, сепаратора и дозатора стальной дроби и т.д.
Шнековый конвейер состоит из циклоидального редуктора, спирального вала (шнека), корпуса конвейера, направляющего блока. Это стандартное оборудование для горизонтальной транспортировки дроби.
Элеватор состоит из лентопротяжного устройства: циклоидального редуктора, верхнего и нижнего вращающихся барабанов, бункера, закрытого загрузочного барабана, транспортёрной ленты с ковшами, натяжного устройства.

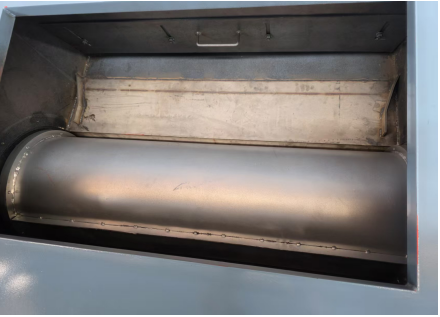

В установке используется усовершенствованный двухроликовый магнитный сепаратор. Сепаратор состоит из селектора, шнекового конвейера, бункера для стальной дроби, затвора управления стальной дробью, магнитного барабана.
Использование данного клапана позволяет открывать и закрывать подачу дроби к метателю, а также выполнить регулировку количества подаваемой дроби, что позволяет избежать перегрузки двигателя метателя и заклинивания колеса.
Система пыле очистки включает в себя импульсные клапаны для фильтровальных элементов, отстойную камеру, систему вентиляторов и трубопроводов. Эффективность сбора пыли и чистки составляет более 99,9%, выбросы ≤20 мг/м³.
Шкаф управления расположен сбоку от установки. Вся установка может работать в автоматическом режиме под управлением ПЛК Siemens. На дверце доступа установлены концевые выключатели. При возникновении любых нештатных ситуаций станок немедленно останавливается для обеспечения безопасности рабочих.
На главном пульте управления имеется кнопка аварийной остановки для решения аварийных ситуаций. На шкафу расположены амперметры, которые позволяет контролировать работу станка с нагрузкой и без, когда обрабатываемые детали находятся в процессе обработки.
