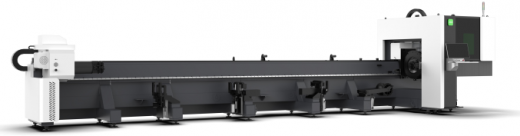

Лазерная резка порталом на стапеле
Основные параметры обработки:
- Круглые трубы Ø15–Ø240 мм
- Квадратные трубы 15×15–240×240 мм
- Швеллеры/двутавровые балки 15 мм ≤ высота/ширина ≤ 240 мм, диагональ < 335мм
- Уголки 15 мм ≤ длина стороны ≤ 240 мм (При длине стороны углового профиля > 125 мм необходимо переместить зажимные губки переднего патрона)
- Максимальная длина для обработки 6500 мм
- Максимальный вес одной заготовки 300 кг
- Необрабатываемый остаток при прямой резки: ≥40 мм, при резки фасок: ≥90 мм
Особенности конструкции:
- Модель бокового расположения с двумя патронами
- Пневматический прецизионный патрон
- Передний патрон можно передвинуть и резать после перемещения патрона
- V – образные ролики поддержки и слежения с сервоприводом
- Специальное программное обеспечение TUBEST
- Функция предотвращения столкновений
- Функция автоматической фокусировки лазерной головки
- Функция автоматической калибровки сопла
- Функция автоматического регулирования давления режущего газа
- Функция автоматической смазки
Конфигурация:
- Тип лазерного источника иттербиевый волоконный
- Режимы излучения/реза импульсный, непрерывный
- Передача луча через оптоволокно
- Расположение станины станина бокового крепления с двумя патронами
- Патрон пневматический самоцентрирующийся патрон
- Давление воздуха в патроне 0,4-0,9 МПа
- Источник лазера Raycus CE
- Режущая головка BLT510 с поворотом ±45 град.
- Мощность 3000 Вт
- Серводвигатель China INOVANCE
- Редуктор KOFON
- Направляющая и рейка T-WIN
- Чиллер Han Li
- Электрокомпоненты OMROM & SCHNEIDER
- Пневматические компоненты XINGYU
- Программное обеспечение раскроя TUBEST
- Система управления FSCUT9200
- Система автоматической смазки КНР
Кинематика станка:
- Точность позиционирования ±0,05 мм/м
- Точность репозиционирования ±0,03 мм/м
- Максимальная скорость по оси Y 120 м/мин
- Максимальное ускорение по оси X 1,5 G
- Мощность привода оси Y 4,4 кВт
- Мощность привода оси X 0,85 кВт
- Мощность привода оси Z 0,75 кВт
- Мощность привода оси B 1,8 кВт + 2,9 кВт
